附加碳源和硫酸鹽對聚丙烯酰胺生物去除的影響

試驗設(shè)計考察純菌株通過附加碳源和硫酸鹽，對聚丙烯酰胺的生物去除的影響。選用水溶性聚丙烯酰(HPAM)，分子量為1600萬道爾頓，作為碳源和氮源，通入高純氮?dú)猓�用蒸餾水配置成濃度為200mg/L只含有聚丙烯酰胺厭氧培養(yǎng)基，調(diào)pH值為8.0，分裝到100mL厭氧瓶中，然后高壓滅菌。只含有菌體的純菌液的獲得方法為，將改良后Starkey培養(yǎng)基富集的菌液，4000轉(zhuǎn)/min離心，收集菌體后，用去離子水洗滌多次達(dá)到去掉培養(yǎng)基成分目的，離心后加入5mL的去離子水，快速移入已經(jīng)滅菌的厭氧培養(yǎng)基中，接種量為5%。試驗設(shè)計分成四組，每組三個平行樣，以未接種純菌厭氧培養(yǎng)基作為對照，第一組只加入純菌液;第二組為單獨(dú)加入0.6mL乳酸鈉溶液和純菌液;第三組為單獨(dú)加入0.2g的Na2SO4和純菌液;第四組為同時加入0.6mL乳酸鈉溶液和0.2g的Na2SO4以及純菌液;置于40℃，125r/min搖床培養(yǎng)。每隔24h測定聚合物濃度，共21天。

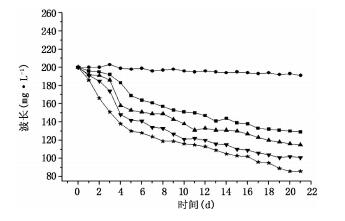

如圖4所示，在含有聚合物的溶液中只加菌液的條件下，聚合物的去除率為31.0%左右，加硫酸鹽去除率在38.0%左右，外加碳源乳酸鈉除率在45.0%左右，外加碳源乳酸鈉效果好于加硫酸鹽。當(dāng)兩者同時加入要好于單獨(dú)加入，去除率為52.5%左右。菌株在生長的最初階段，在利用碳源時，優(yōu)先利用乳酸鈉，當(dāng)?shù)孜锵�耗待盡的時候利用聚丙烯酰胺，合適的底物和一定量的硫酸鹽對于聚合物降解的厭氧菌株生長和生物降解有重要的作用。
