污泥脫水中攪拌速度對陽離子聚丙烯酰胺CPAM溶解時間的影響
攪拌的速度對陽離子聚丙烯酰胺CPAM的溶解速度影響較大。攪拌越快，其溶解速度越快，但是過快的攪拌速度產生的過強剪切力會造成陽離子聚丙烯酰胺CPAM的分子鏈發生斷裂，從而影響最終污泥脫水效果。CPAM在不同攪拌速度下的溶解時間及污泥脫水含水率如表4所示。
攪拌速度與陽離子聚丙烯酰胺CPAM溶解時間及污泥脫水含水率關系表
| 序號 | 攪拌速度/（r·min-1） | 溶解時間/min | 含水率/% |
| 1 | 150 | 109 | 86.3 |
| 2 | 200 | 46 | 86.1 |
| 3 | 250 | 36 | 86.5 |
| 4 | 300 | 26 | 86.2 |
| 5 | 350 | 23 | 85.7 |
| 6 | 400 | 21 | 85.9 |
| 7 | 450 | 20 | 85.4 |

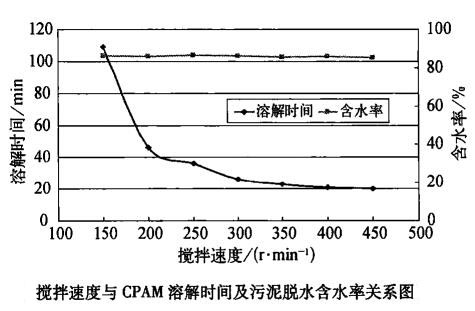

根據商標的數據繪制出攪拌速度與陽離子聚丙烯酰胺CPAM溶解時間及污泥脫水含水率的關系曲線，如下圖所示。
由上圖可知隨著攪拌速度的加快，陽離子聚丙烯酰胺CPAM的溶解速度明顯加快。攪拌速度從150r/min增加到300r/min，CPAM的溶解時間減少較迅速；從300r/min增加到450r/min，陽離子聚丙烯酰胺CPAM的溶解時間減少較緩慢。
此外，由上圖可知，使用攪拌速度更快的陽離子聚丙烯酰胺CPAM溶液，脫水后的污泥含水率相對更低，說明攪拌速度快CPAM溶解得更充分。但總體上隨著攪拌速度的改變，脫水后污泥的含水率沒有明顯波動，可見采用磁力攪拌條件，攪拌速度在450r/min以下時，對陽離子聚丙烯酰胺CPAM的分子結構破壞程度不明顯，這可能是因為本試驗選用的陽離子聚丙烯酰胺CPAM具有較高分子量，其制備的溶液會更耐剪切。
